Дюбель с гвоздем для быстрого монтажа

потайной/цилиндрический/грибовидный бортик (в сборе)



Основное назначение - крепление к бетону, полнотелым материалам, кирпичу с пустотами, пенобетону всевозможных деревянных деталей, включая обрешетку под штукатурку, рамы, стыковочные стеновые или штукатурные профили, плинтусы, настенные уголки, а также кабельных каналов, зажимов для кабеля и труб, тонколистовой стали и т.п.

Гвоздевой дюбель просто забивается молотком. Крепление может быть демонтировано или ослаблено при помощи отвертки



Материал:

дюбель - ПНД (полиэтилен низкого давления);

гвоздь - сталь С1008, оцинкованный, желтопассированный

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

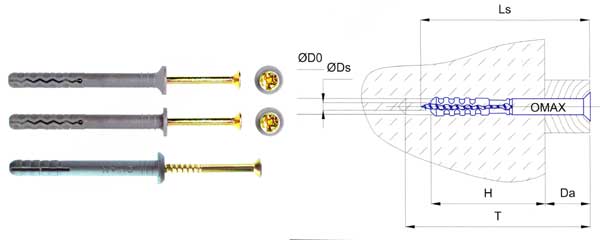

Обозначение 6x35 6x40 6x60 6x80 8x60 8x80 8x100 8x120 8x140 10x100
Do, диаметр отверстия под дюбель, мм 6,00 6,00 6,00 6,00 8,00 8,00 8,00 8,00 8,00 10,00
L, длина дюбеля, мм 35,00 40,00 60,00 80,00 60,00 80,00 100,00 120,00 140,00 100,00
Ds, диаметр гвоздя, мм 3,50 4,00 4,00 4,00 5,00 5,00 5,00 5,00 5,00 7,00
Ls, длина гвоздя, мм 38,00 42,00 62,00 82,00 62,00 82,00 102,00 122,00 142,00 102,00
Т, мин. глубина при сквозном монтаже, мм 45,00 50,00 70,00 90,00 70,00 40,00 110,00 130,00 115,00 150,00
Н, мин. глубина анкеровки, мм 30,00 30,00 30,00 30,00 40,00 40,00 40,00 40,00 40,00 50,00
Da, макс, толщина прикрепляемого материала, мм 15,00 10,00 30,00 50,00 20,00 40,00 60,00 70,00 90,00 50,00
Мин. вырывающая сила, кН (бетон В25) 0,90 1,60 1,60 1,60 2,40 2,40 2,40 2,40 3,40 2,40
Мин. срезающая сила, кН (бетон В25) 1,30 1,80 1,80 1,80 2,90 2,90 2,90 2,90 2,90 4,10
Номинальный вес 1000 шт., кг 3,03 3,30 4,89 7,28 8,50 11,02 13,78 16,53 19,30 15,32

×
