Анкерный болт

Основное назначение - крепление тяжеловесных конструкций к бетону, строительному камню и кирпичу. Может применяться для крепления к тонким бетонным перегородкам. Рекомендуемая нагрузка не должна превышать 25% от максимальной (нагрузки на вырывание).

Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

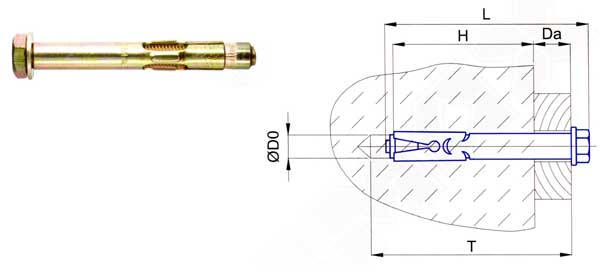

Обозначение, мм 8х45 8х60 8x80 10x55 10x80 10x85 12x65 12x100
Do, диаметр отверстия под анкер, мм 8,00 8,00 8,00 10,00 10,00 10,00 12,00 12,00
Т, мин. глубина при сквозном монтаже, мм 45,00 60,00 80,00 55,00 80,00 85,00 65,00 100,00
Н, мин. глубина анкеровки, мм 35,00 35,00 35,00 40,00 40,00 40,00 50,00 50,00
L, длина анкера, мм 49,00 69,00 84,00 60,00 85,00 90,00 70,00 105.0
Da, макс. толщина прикрепляемого материала, мм 15,00 30,00 35,00 10,00 35,00 40,00 10,00 25,00
Резьба М6 М6 М6 М8 М8 М8 М10 М10
Мин. вырывающая сила, kН (бетон В25) 10,50 10,50 10,50 13,10 13,10 13,10 18,30 18,30
Допустимый изгибающий момент, Нм 5,20 5,20 5,20 12,90 12,90 12,90 25,70 25,70
Макс. крутящий момент при анкеровке, Нм 10,00 10,00 10,00 25,00 25,00 25,00 40,00 40,00
Номинальный вес 1000 шт., кг 20,00 24,00 30,00 38,46 46,00 47,47 70,47 44,00
