Забиваемый металлический дюбель-гвоздь

Основное назначение - несъемное крепление профилей и различных тонколистовых материалов к бетону, камню и кирпичу. Возможно сквозное крепление к металлическому профилю соответствующей толщины. Быстрый сквозной монтаж.



Материал: дюбель - цинковый сплав; гвоздь - сталь С1008, оцинкованный

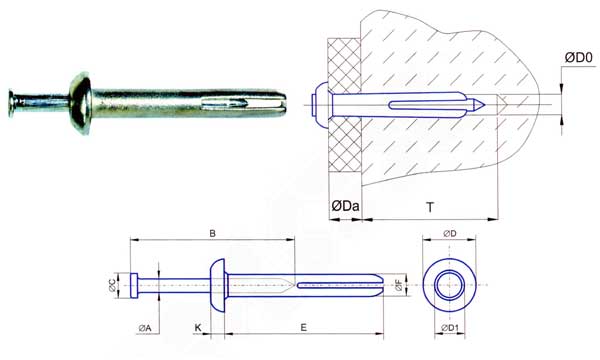

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение, мм  6,3х25 6,3x38 6,3x50
А, диаметр гвоздя, мм 3,70-3,80 3,70-3,80 3,70-3,80
В, длина гвоздя, мм 30,00-35,00 48,00 60,00
D1, диаметр шляпки гвоздя, мм 6,00-6,20 6,00-6,20 6,00-6,20
D, диаметр бурта дюбеля, мм 13,35-13,45 13,35-13,45 13,35-13,45
К, толщина бурта дюбеля, мм 3,90-4,20 3,90-4,20 3,90-4,20
Е, длина дюбеля, мм 24,00-25,00 38,00 49,00-50,00
F, диаметр дюбеля, мм 5,80-6,00 5,80-6,00 5,80-6,00
Do, диаметр отверстия под анкер, мм 6,0 6,0 6,0
Т, мин. глубина при сквозном монтаже, мм 35,0 45,0 55,0
Da, макс. толщина прикрепляемого материала, мм 6,5 19,0 32,0
Номинальный вес 1000 шт., кг 7,75 10,22 13,44
Мин. вырывающая сила, kН (бетон В25) 1,00 1,00 1,25
Мин. срезающая сила, kН (бетон В25) 1,40 1,40 1,40
