Болт с шестигранной головкой

DIN-EN-ISO 4017 (старый стандарт DIN933)

Головка: шестигранная

Резьба: полная, метрическая, нормальная, класса точности - среднего (6g)

Материал: сталь С1035; Класс прочности: 8,8

Покрытие: гальваническая оцинковка

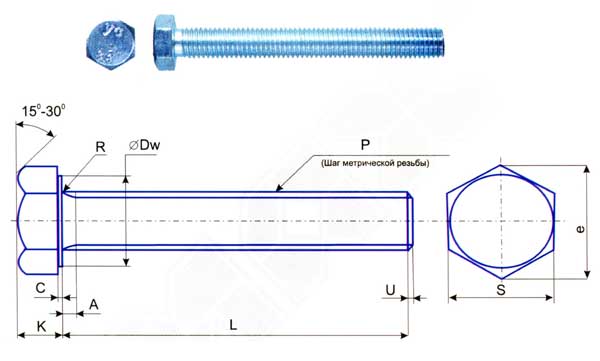

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение М6хL М8хL М10хL М12хL М14хL М16хL
Р, шаг резьбы, мм  1,00 1,25 1,50 1,75 2,00 2,00
А, мм  3,00 3,75 4,50 5,25 6,00 6,50
С, мм  0,15-0,50 0,15-0,60 0,15-0,60 0,15-0,60 0,15-0,60 0,20-0,80
Dw, мм  8,90 11,60 15,60 17,40 20,50 22,50
е, мм  11,05 14,38 18,90 21,10 24,49 26,75
К, мм  4,00 5,30 6,40 7,50 8,80 10,00
R, мм  0,25 0,40 0,40 0,60 0,60 0,60
S, мм 9,78-10,0 13,00 17,00 18,67-19,0 21,67-22 23,67-24

Номинальный вес 1000 шт., кг

Обозначение М6 М8 М10 М12 М14 М16
L длина, мм
16,00 5,23
20,00 5,80 11,57 21,22
25,00 6,55 13,13 23,66
30,00 7,51 14,23 26,00 38,43
35,00 8,39 16,21 28,36
40,00 8,94 17,84 31,09 44,95
45,00 10,02 19,46 33,45
50,00 11,04 20,97 35,49 51,93   101,43
55,00   22,11 37,92
60,00 12,58 24,00 40,50 58,98   114,45
65,00   26,15 43,09
70,00 14,32 26,91 45,43 66,02   125,96
80,00 16,06 30,00 50,41 73,29   140,42
90,00   33,05 55,29 79,94   153,10
100,00   35,88 60,04 86,93   166,18
120,00       118,00
