Болт с внутренним шестигранником

DIN-EN-ISO 4762 (старый стандарт DIN 912)



Головка: цилиндрическая с внутренним шестигранником под ключ

Резьба:

полная и неполная, метрическая, нормальная, класса точности - среднего (6g)

Материал: сталь С1035; Класс прочности: 8,8

Покрытие: гальваническая оцинковка

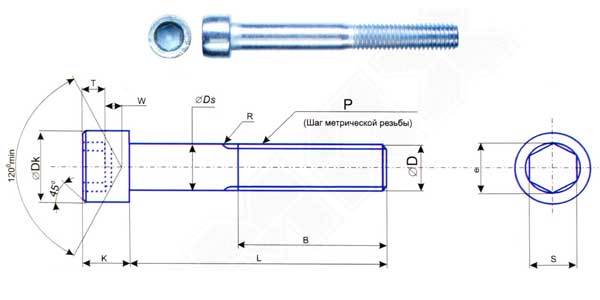

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение М5хL М6хL М8хL
Р, шаг резьбы, мм  0,80 1,00 1,25
В, дина резьбы, мм 22,00 24,00 28,00
Dk, мм 8,28-8,50 9,78-10,0 12,73-13
Ds, мм 4,82-5,00 5,82-6,0 7,78-8
е, мм 4,58 5,72 6,86
k, мм 4,82-5,00 5,7-6-0,25 7,64-8
R, мм 0,20 0,25 0,40
S, мм 4,00-4,09 3,00 6-6,14
Т, мм 2,5 2,3 4,0
W, мм 1,9 2,3 3,0

Номинальный вес 1000 шт., кг

Длина, L мм  М5 М6 М8
12     10,00
14
16   5,35 11,26
20   6,22 12,60
25 4,66 7,10 14,20
30 5,27 7,80 15,70
35   8,85 17,40
40 6,92 9,85 19,03
45     21,00
50   12,12 22,90
55     24,82
60     26,74
65     28,75
