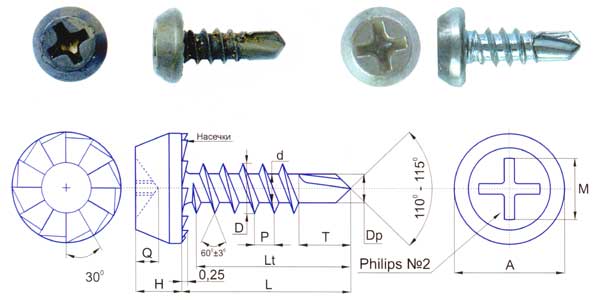

Головка: полусферическая/полуцилиндрическая, шлиц Philips No2
Резьба: полная; Наконечник: сверло; Покрытие: белый цинк или фосфатированный
Длина резьбы: Lt – полная; Минимальный разрушающий момент: 3,5 Нм
Материал: сталь С1022
Твердость сердцевины: 240-425 HV; Твердость поверхности: min 550 HV
Рекомендуемая угловая скорость завинчивания: 2500 об/мин
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение
3,5х9,5
3,5х11
3,8х11
L, мм
8,85-10,20
10,5-11,8
10,5-11,8
D, мм
3,35-3,53
3,35-3,53
3,75-3,91
d, мм
2,51-2,64
2,51-2,64
2,77-2,92
А, мм
6,06-6,95
7,39-8,0
7,6-8,0
Р, мм
1,34
1,34
1,34
Н, мм
2,35-2,6
2,45-2,92
2,5-2,92
Q, мм
1,4-1,9
1,85-2,45
2,35-2,8
Dр, мм
2,8-2,9
2,80-2,90
3,1
Т, мм
3,2-3,4
3,2-3,4
4,0
Номин. вес 1000 шт., кг
0,82
1,11
1,22
