Материал: сталь С1022; Покрытие: белый цинк
Наконечник: сверло No1; Шпиц: Philips No2

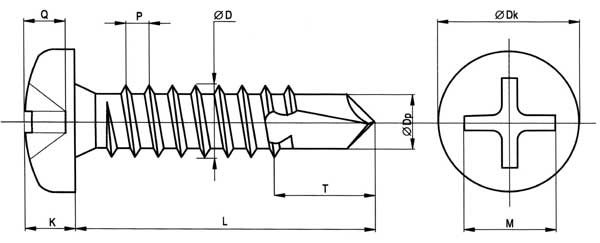

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение
3,9 x 16
3,9 x 19
3,9 x 25
3,9 x 32
L, длина, мм
15,10-16,90
18,00-20,00
24,00-26,00
30,75-33,25
R, шаг резьбы, мм
1,34
1,34
1,34
1,34
D, наружный диаметр, мм
3,73-3,91
3,73-3,91
3,73-3,91
3,73-3,91
Dp, диаметр сверла, мм
3,05-3,18
3,05-3,18
3,05-3,18
3,05-3,18
Dk, диаметр головки, мм
7,14-7,50
7,14-7,50
7,14-7,50
7,14-7,50
К, высота головки, мм
2,55-2,80
2,55-2,80
2,55-2,80
2,55-2,80
Т, длина сверла, мм
3,50-4,80
3,50-4,80
3,50-4,80
3,50-4,80
Q, глубина шлица, мм
1,63-2,26
1,63-2,26
1,63-2,26
1,63-2,26
М, ширина шлица, мм
4,40
4,40
4,40
4,40
Твёрдость сердцевины
270 - 425 HV
270 - 425 HV
270 - 425 HV
270 - 425 HV
Твёрдость поверхности
min 560 HV
min 560 HV
min 560 HV
min 560 HV
Мин. разруш. момент, Нм
3,40
3,40
3,40
3,40
